大型燃煤供暖锅炉

1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
、锅炉使用单位应当建立能效考核、奖惩工作机制，结合本单位实际情况积极推行合同能源管理，安排进行定期能效测试，对不符合节能要求的应当及时进行整改。
4、锅炉使用单位应当对锅炉及其系统所包括的设备、仪表、装置、管道和阀门等定期进行维护保养，发现异常情况时应当及时处理并且记录。
5、锅炉使用单位应当对锅炉及其系统的能效情况进行日常检查和监测。重点检查和检测的项目，包括锅炉使用燃料与设计燃料的符合性，燃料消耗量，介质出口温度和压力，锅炉补给水量和补给水温度，排烟温度，炉墙表面温度，以及系统有无跑、冒、滴、漏等情况。
6、锅炉使用单位应当加强能源检测、计量与统计工作。有条件的工业锅炉使用单位应当定期对锅炉及其系统运行能效进行评价，评价方法参照TSG G0003《工业锅炉能效与评价规则》。
7、锅炉使用单位每两年应当对在用锅炉进行一次定期能效测试，测试工作宜结合锅炉外部检验，由国家质检总局确定的能效测试机构进行。
大型燃煤供暖锅炉



10t/h

安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TSG G0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；



大型燃煤供暖锅炉
锅炉系统设计概况
锅炉及其系统的设计符合国家有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
严密性试验
锅炉烘炉、煮炉合格后，应按下列步骤进行严密性试验：
1、升压至0.3～0.4MPa时，对锅炉范围内的法兰、人孔、手孔及其他连接螺栓进行一次热状态下的紧固。
2、继续升压至工作压力，应检查各人孔、手孔、阀门、法兰和垫料等处的严密性，应无渗漏，同时观察锅筒、管路和支架等的热膨胀情况，应无变形，管路、支架等热膨胀伸缩自由。



锅炉本体检查
1、本体正常无渗漏，外皮正常无破损，烟箱烟囱连接牢固，观察孔是否正常可视。
2、检查锅炉的安全附件是否正常：压力表指示是否正常，水位表指示是否正确，安全阀是否正常，排放是否畅通。
（三）锅炉安全附件检查
1、水位控制报警器、压力表、水位计、温度计及连接管及阀门应齐全并符合规定。
2、检查安全阀、泄放阀应安装合理、泄放管畅通，应有防冻措施。
3、主汽阀、给水阀与逆止阀的开关状态应正常。
4、压力控制器调整完毕，处于正常自动控制状态。
5、检查阀组前压力是否正常。

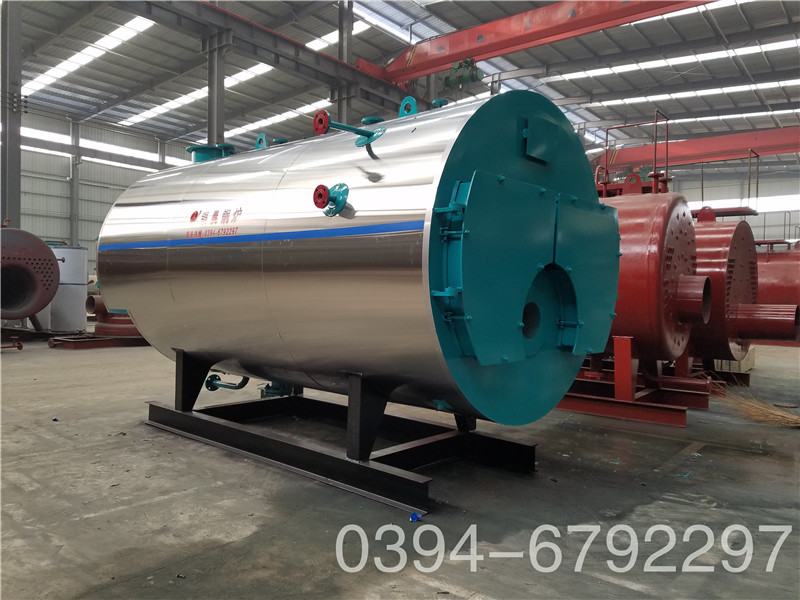

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和国家有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
