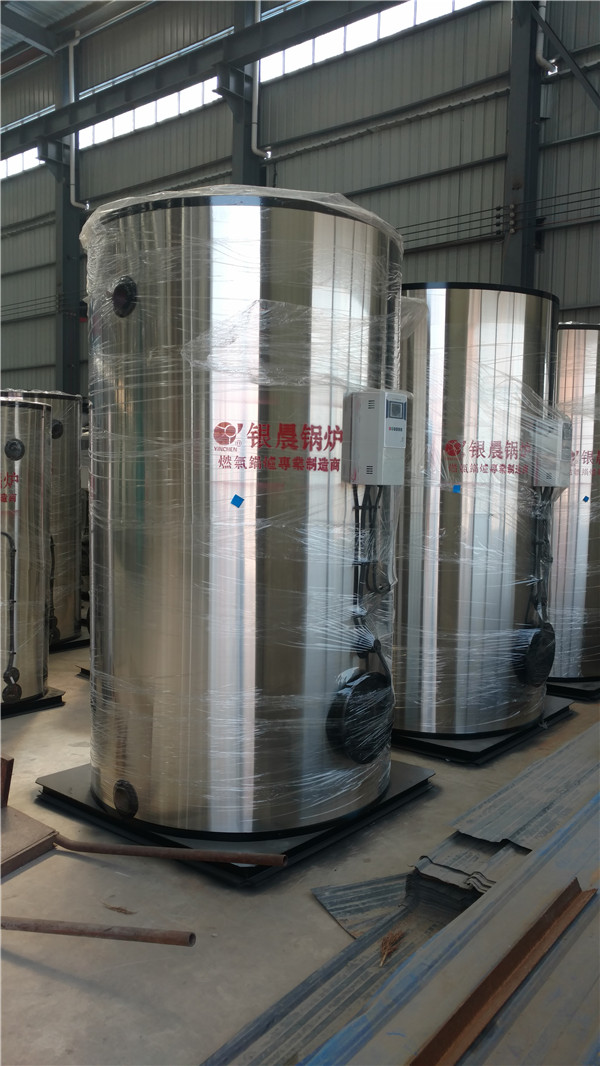

小型热水锅炉

汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过第一对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。

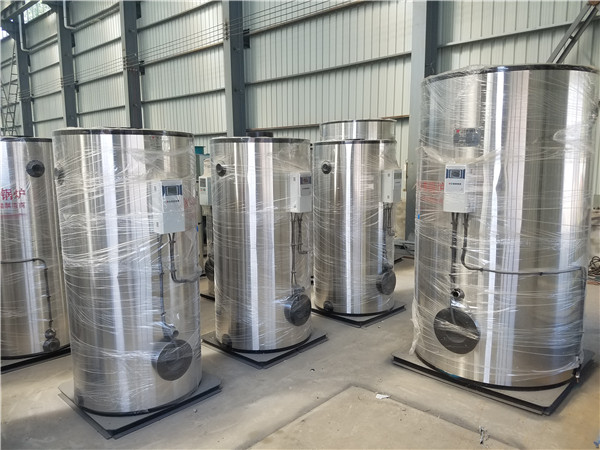

小型热水锅炉



a) 正常使用：
1. 调试合格后，可投入正式运行，向锅炉供水应符合GB1576“工业锅炉水质”的要求；
2. 在正常使用中电热元件及电控部分出现故障而停炉时，按“故障处理”检查原因，予以解决，仍不能解决时，通报公司解决；
3. 正常使用中应注意水位、压力、温度，使之处于正常状态；
4. 启动运行时，待锅炉水温接近设定温度时，再启动水泵；
5. 在运行中，出现停电事故，恢复供电后须重新启动；
6. 正常使用中，须进行必要的经常保养，真空锅炉应保持其真空度，真空度失控时应停机检查，正常后再投入运行；
7. 长期停止使用时，须切断电源。锅炉可进行湿法保养和干法保养；
① 干法保养：
停炉后将锅炉水排净，将内部污垢清除冲洗干净，待炉内干燥后，将10~30毫克大小的块状石灰用盘装好（用氧化钙纯度大于50%生石灰），放置锅炉筒内。生石灰重量为锅内容积每立方米3公斤计算，将所有门孔、阀门关闭。每月检查一次，发现生石灰碎成粉状，即需要更换，锅炉重新运行时，将其全部取出。
② 湿法保养：
停炉后放净炉水，清除内部污垢，冲洗干净，重新注满碱性防腐液（PH值在10~12的水）。将水加热排除水中气体，关闭所有门、孔及阀门。此法气候寒冷地区不可采用。

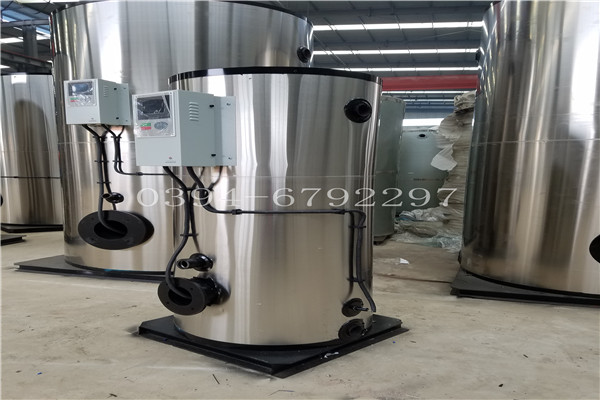

小型热水锅炉

在保修期出现故障，负责保修，锅炉终身维修。每次故障应记录在册。<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">



WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和国家有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
