锅炉房设计规范GB50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体最小频率风向的上风侧，季节性运行的锅炉房应设置于该季节最大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为独立的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 独立锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量最小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行国家标准《建筑设计防火规范》GB50016、《城镇燃气设计规范》GB50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年最小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
合上电源开关后将水泵控制开关由停止位置转到手动位置，进行锅炉给水上升到正常位置后，将风动、自动手动开关转到自动位置，然后合上燃烧器电源开关，并把控制器大小火开关转到开火位置，最后按下起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序进行，起动鼓风机进入预吹扫，然后调节风门由小火位置喷油，点火小火燃烧再进入大火燃烧状态，到此锅炉进入正常运行阶段。题立即报警并停炉保护，控制器自动显示故障点，机内发出报警声响。
当出现停电故障后，燃烧控制器自动关闭气阀停止燃烧并自锁，即使电源电源恢复通电，锅炉也不能自动点火，即使按动按钮也不能启动，必须复位解除自锁，才能重新点火启动。
提示：当排烟温度高于250℃时，应立即按要求停炉，对炉膛内壁附粘的可燃物进行清除；同时对送风量进行合理的调节。
供暖公司锅炉



a) 基本安全知识：
1. 锅炉房管理及操作人员应熟悉消防及其他安全知识。承压锅炉的操作人员应经培训取得司炉工操作证才允许上岗。非工作人员不得入内。
2. 常压锅炉严禁堵通大气孔或切断通大气功能的管道，锅炉不得带压运行；
3. 严禁在锅炉水位低于规定值，或锅炉出现明显异常，或锅炉出现故障而未排除，或出现影响锅炉安全运行的其它情况时开机运行；
4. 严禁锅炉处于手动控制时无人监管；
5. 严禁在有结冰可能时，锅炉贮水；
6. 锅炉发生超温、超高或超低水位采取措施而无法解决时应立即停炉；锅炉安全附件（安全阀、压力表、水位计）应始终保持良好状态，一旦出现故障必须立即排除，严禁在其失灵或不正常时继续运行；
7. 锅炉一般情况下每班应排污一次，排污应在较高水位时进行，排污量一般控制在蒸发量的3~5%左右。
锅炉本体检查
1、本体正常无渗漏，外皮正常无破损，烟箱烟囱连接牢固，观察孔是否正常可视。
2、检查锅炉的安全附件是否正常：压力表指示是否正常，水位表指示是否正确，安全阀是否正常，排放是否畅通。
（三）锅炉安全附件检查
1、水位控制报警器、压力表、水位计、温度计及连接管及阀门应齐全并符合规定。
2、检查安全阀、泄放阀应安装合理、泄放管畅通，应有防冻措施。
3、主汽阀、给水阀与逆止阀的开关状态应正常。
4、压力控制器调整完毕，处于正常自动控制状态。
5、检查阀组前压力是否正常。



供暖公司锅炉
安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TSG G0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；
WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和国家有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。

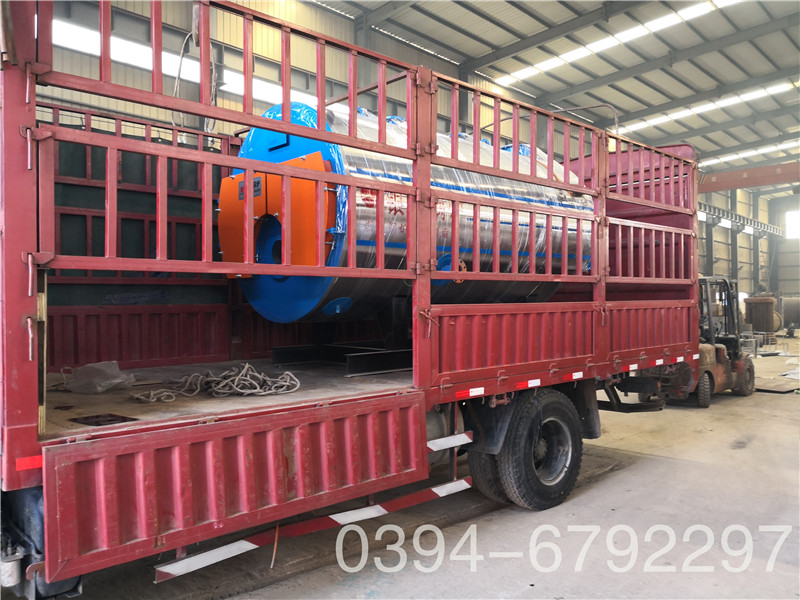

<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">CWNS系列燃油(气)锅炉为卧式快装中心回燃火管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃烧室内，至回燃室管板后从炉胆内沿壁折返后流到锅炉前烟箱，完成了第一和第二回程，然后由前烟箱体进入对流受热面从后烟箱后部离开锅炉到囱排入大气，完成了第三回程。锅炉装置有前后烟箱，使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
