4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。
12吨燃气导热油炉



就是WNS蒸汽锅炉。

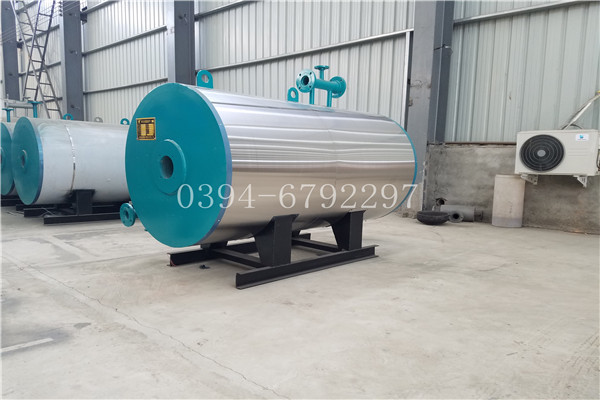

WNS蒸汽锅炉指的是全自动燃油（气）蒸汽锅炉，采用卧式内燃全湿背，高效螺纹烟管，配有完善的保温外包设计，锅炉热效率高达85%以上，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质。
1、先进的蒸汽锅炉全自动控制器，全中文液晶屏，人机界面，用户只需轻松设定，锅炉即能按用户要求启停、负荷调节、自动给水等全自动运作。锅炉功能完备，保护齐全，操作简单，安全可靠，具有自我诊断功能。锅炉运行中一旦出现异常现象就自动中断燃烧，发出声光报警。
2、锅炉燃烧器由世界知名制造商供应，按照控制器指令自动燃烧、停止，的程控器拥有多项安全保护，性能安全稳定，维修率低。
3、立式蒸汽锅炉采用燃烧机下置方式，二回程结构，燃料燃烧充分，锅炉运行稳定；烟管内插有扰流片，减缓排烟速度，增加换热量，锅炉热效率高，降低用户使用成本。
4、卧式蒸汽锅炉为锅壳式全湿背顺流三回程烟火管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，燃烧热效率高，有效地降低了排烟温度，节能降耗，使用经济。波形炉胆和螺纹烟管结构，即提高了锅炉的吸热强度，又满足了换热面受热膨胀的需要，科学合理，经久耐用。
5、本锅炉严格按照《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》的要求，进行设计、制造、监检，确保锅炉品质优良，达到能耗低、热效率高、压力稳定、供气量足、经济使用。
6、锅炉的炉胆空间大，储存的蒸汽多，适应负荷能力强。设计合理的内置汽水分离器装置，满足用户需用较高品质蒸汽的要求。炉体开设人孔、头孔、手孔，便于对炉胆内部进行清理，使维修、养护极为方便。
7、锅炉安全设有多级联锁保护：压力开关保护（高于设定压力自动停机并报警）、低水位保护（锅炉本体内水位低于警戒水位，自动切断电源并报警）、安全阀保护（锅炉压力超过工作压力，自动泄气降压），确保锅炉在各种工况下万无一失，安全到家。
8、有机组合的机电一体化外观，精巧新颖、结构紧凑、少占空间，方便运输、安装。
9、采用新型隔热保温材料和优质白色彩钢板包装，重量较轻，保温性能好，美观大方，不易锈蚀。



12吨燃气导热油炉
通电试运行：
系统经专业技术人员检查无误后，方可通电进行调试。
a、 系统有“自动”和“手动”两种工作状况，调试时应先选用“手动”模式，将控制柜上的选择开关旋至“手动”档；
b、 合上电源、电源指示灯、相关仪表都应有指示或显示；
c、 根据实际运行要求，在仪表上设定相关参数：如温度上限、温度下限、温度极限、压力极限等；
d、 采用“点动”方式启动循环水泵，观察泵的转向是否正确，若反向运转，则切断电源，倒接电机电源接线至转向正确；
e、 手动运行正常后，则将“选择开关”拨到“自动”档，让系统自动运行，观察系统运行是否正常，各仪表是非工作正常；
f、 若出现异常情况，按下电控柜面板上的“急停”按钮，可无条件切断系统运行，检修后再按此按钮，系统将自动恢复运行；
、 试运转正常后，连续观察系统运行24小时，仔细观察是否有异常现象，若无异常，锅炉可正式投入使用；
h、 系统运行过程中可通过检测或观察仪表的有关数据判断锅炉的工作情况；
i、 连续运行8小时，仔细检查锅炉运行情况，评估锅炉是否达到设计要求。
安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；

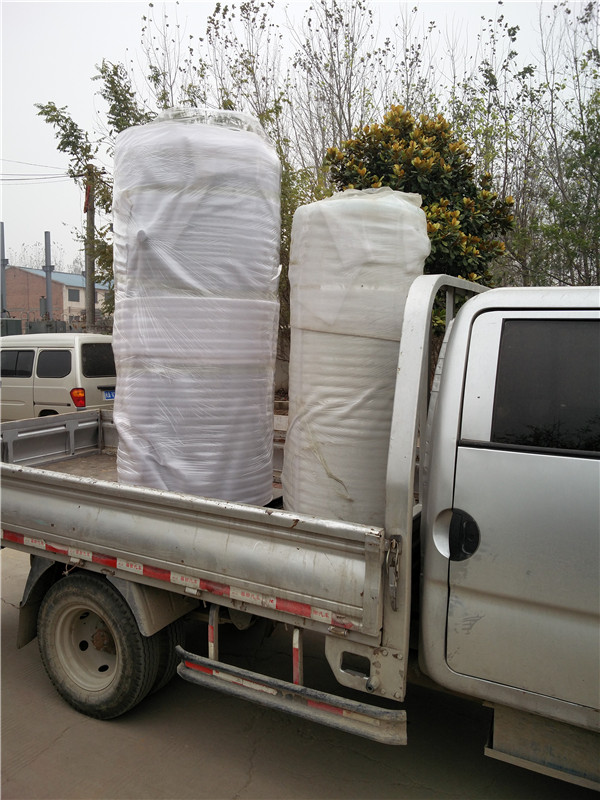

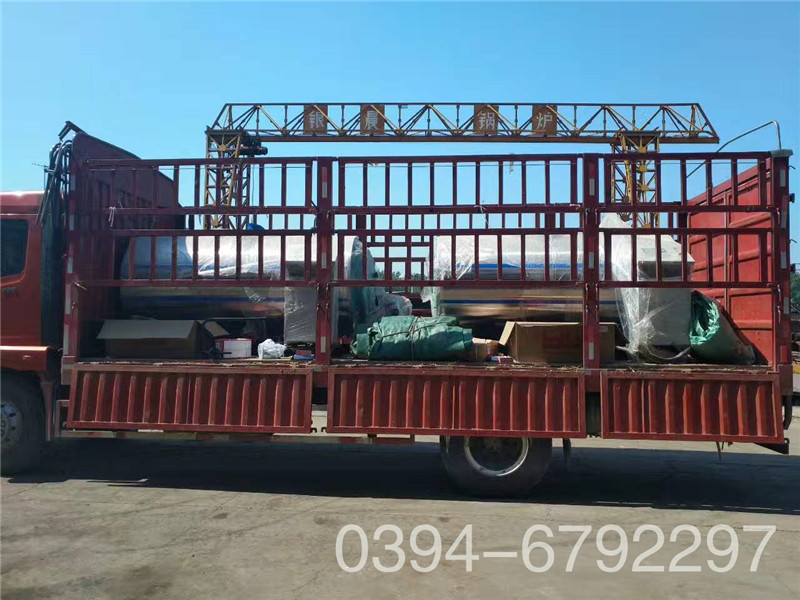

1、WNS型卧式锅炉出厂时，一般分件包装情况如下：
锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；
3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；
4、安装两台或两台以上的，应注意组件的标识；
5、技术文件：
⑴　锅炉安装使用说明书一份；
⑵　安全附件、仪表管路图一份；
⑶　锅炉总图一份；
⑷　地基一份；
⑸　锅炉本体图一份；
